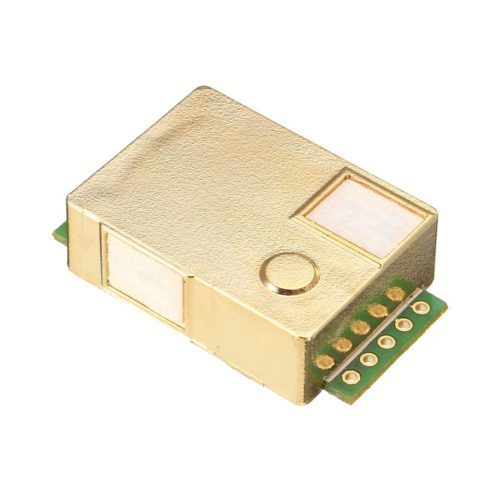

MH-Z19 CO2 Grundwert zurücksetzen (MH-Z19 CO2 Reset the basic value)

Ich habe vereinzelt CO2-Sensoren bekommen, deren Grundwert von ca. 400 ppm nicht stimmte. Das bemerkt man am besten, wenn man die angezeigten Werte mit deren anderer Sensoren vergleicht. Zum Glück lässt sich der Wert leicht zurücksetzen. Wichtig ist, dass der reale Wert auch dem Grundwert in der Atmosphäre entspricht. Dies lässt sich einfach mit einem anderen Sensor prüfen. Ich öffne dann einfach das Fenster so lange, bis der Wert erreicht ist. Anschliessend verbindet man das HD-Pin mit einem ca. 3 kOhm Widerstand für 7 Sekunden gegen Masse. Es darf nach Datenblatt nur ein Strom von max. 10 mA fließen. Nach Neustart der Anwendung bzw. des Sensors sollte der Wert dementsprechen bei ca. 400 ppm liegen. Wenn dann der CO2 Wert später wieder ansteigt sollte der Wert wie bei anderen Sensoren liegen. Für Abweichungen müsste der Istwert korrigiert werden. Dafür habe ich aber noch keine einfache Lösung gefunden. Mal schauen, vielleicht fällt mir da noch etwas ein.

17.1.22: Der Sensor muss 20 min vor Zurücksetzen bei stabilen 400 ppm CO2 betrieben werden-ich habe das Modul einfach in einen unbenutzten und belüfteten Raum eingeschalten und dann zurückgesetzt. Anderenfalls stimmte die Kennlinie nicht mehr. Das Vorgehen ist im Datenblatt beschrieben.

MH-Z19 CO2 Reset the basic value

I have isolated sensors, whose basic value of about 400 ppm was not correct. This is most noticeable when comparing the displayed values with their other sensors. Fortunately, the value can easily be reset. It is important that the real value also corresponds to the basic value in the atmosphere. This can be easily checked with another sensor. I then simply open the window until the value is reached. Then connect the HD pin to a ground with approx. 3 kOhm resistance for 7 seconds. According to the data sheet, only a current of max. 10 mA. After restarting the application or the sensor, the value should correspond to approximately 400 ppm. If the CO2 value rises later, the value should be the same as with other sensors. The actual value should be corrected for deviations. But I have not yet found a simple solution. Let’s see, maybe there’s something else.
